| サイズ ２０A〜１５０A | ※画像クリックで詳細が表示されます | |||||

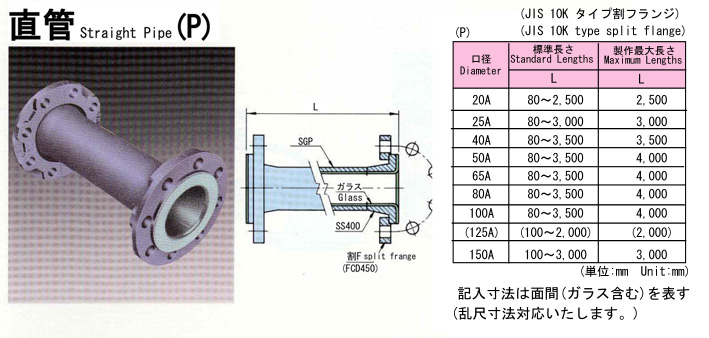

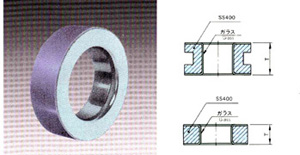

| 直 管 | スペーサー | |||||
 |
 |
|||||

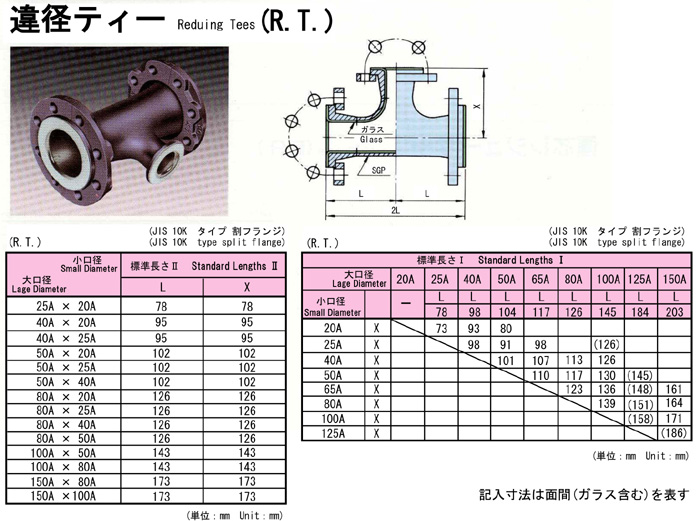

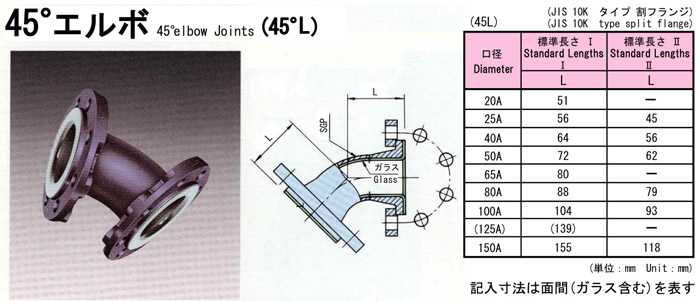

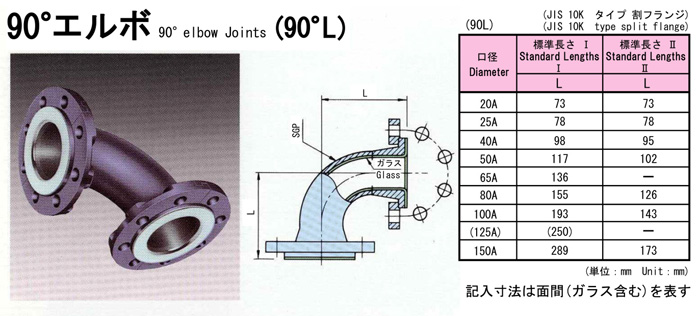

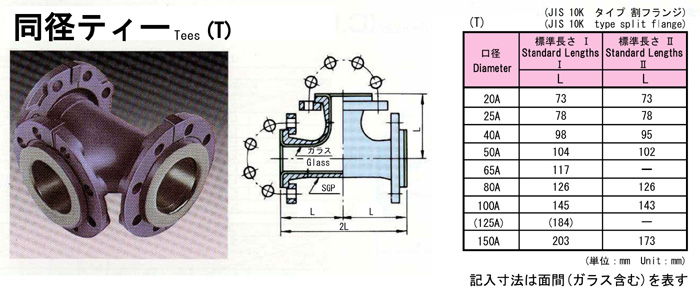

| 90°エルボ | 45°エルボ | 同径ティー | 違径ティー | |||
 |
 |
 |
 |
|||

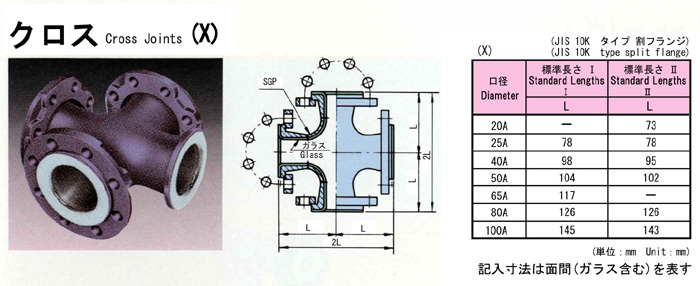

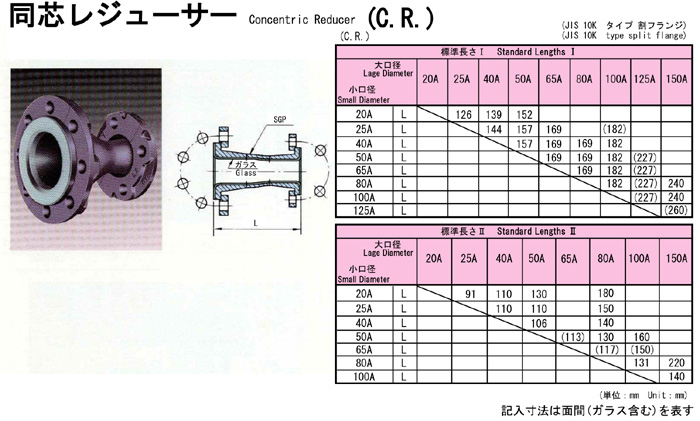

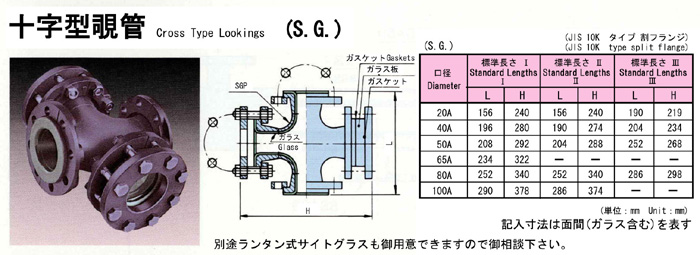

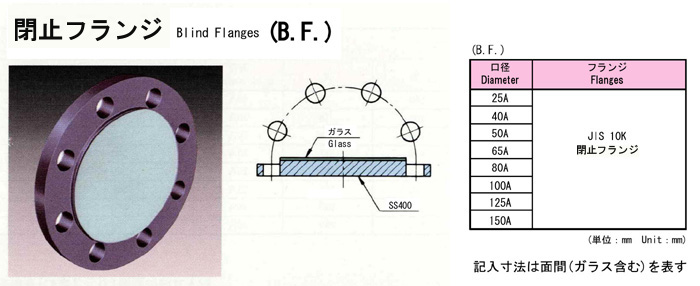

| 同芯レジューサー | クロス | 十字型覗管 | 閉止フランジ | |||
 |
 |
 |
 |
|||
| 二重管 | ||||||
 |
||||||
| サイズ２００A〜３５０A | ||||||
| 製作要領（２００A以上の大口径） 直管は圧力配管用炭素鋼鋼材(STPG370 sch40)、継手は特殊配管用鋼製突合せ熔接式管継手(STPG370sch40)を 使用し、その両端にフランジを熔接して製缶物にします。 これを焼純、サンドブラストし、下釉をかけて焼成したあと、上釉をかけて焼成。この上釉をかけて焼成する工程を ピンホールがなくなるまで繰返しておこない、完成品とします。 |
||||||

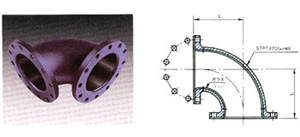

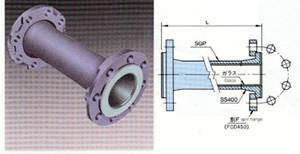

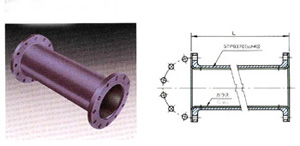

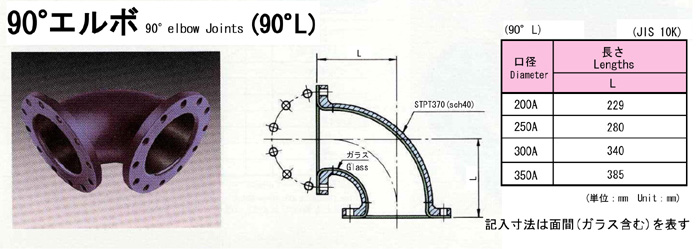

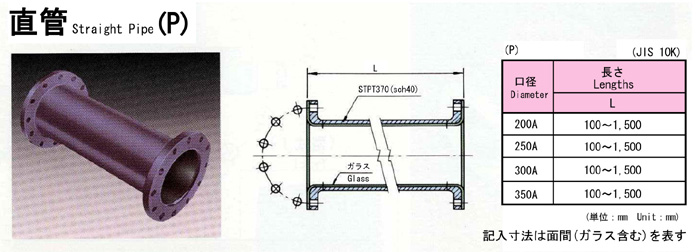

| 直 管 | 90° エルボ | |||||
 |
 |
|||||

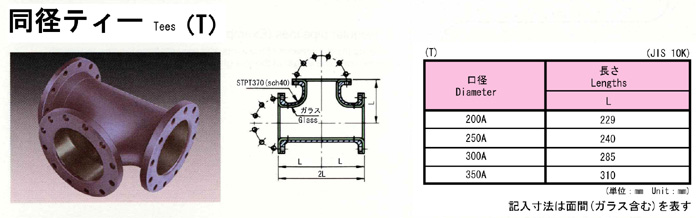

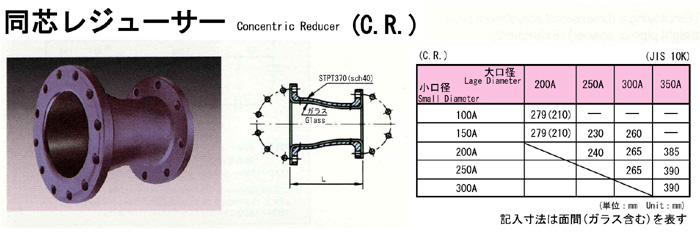

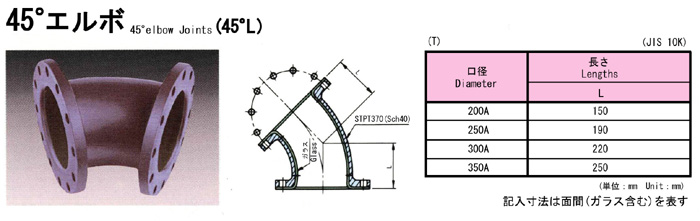

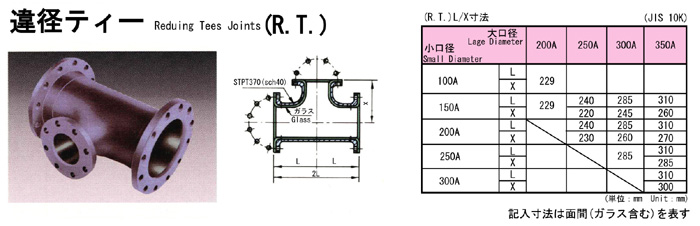

| 45° エルボ | 同径ティー | 違径ティー | 同芯レジューサー | |||
 |
 |
 |
 |
|||
| 標準品以外のサイズ及び特殊な製品についてもご相談を承っております。 ※ご注文・ご照会の際には流体名、使用温度、使用圧力、流体性質などをお知らせくださいますようお願い致します。 |
 |
